GeoMIR5 sadrži jedinstveni sistem za raspoznavanje prostornih 3D podataka iz postojećih 2D i 3D podataka.


Za izradu digitalnog modela reljefa i profila, GeoMIR5 CAD modul koristi interne i virtualne 3D objekte, dobivene iz 2D i 3D elemenata crteža:


Referentne visinske točke terena:

• 3D elementi: 3DPOINT i 3DBLOCK-INSERTION

• 2D element: BLOCK-INSERTION koji nosi informaciju o trećoj dimenziji u atributu – TAG oznaka atributa se definira od strane korisnika, predložene vrijednosti su H i VISINA


Linije prijeloma terena:

• 3D elementi: 3DPOLYLINE i 3DLINE

• 2D elementi: LWPOLYLINE i LINE čije prijelomne točke leže na jednoj od gore navedenih referentnih visinskih točaka terena.


Internim spajanjem navedenih elemenata crteža i stvaranjem virtualne 3D cjeline, dobiva se podloga za izradu modela reljefa i profila. Ovakav način raspoznavanja elemenata crteža identičan je za sve radnje unutar GeoMIR5 CAD modula.


Izbor elemenata crteža za stvaranje virtualne 3D cjeline je jednostavan i fleksibilan, a baziran je na odabiru layera u kojima se elementi crteža nalaze te određivanjem TAG-a atributa 2D blokova koji sadrže informaciju o visini.

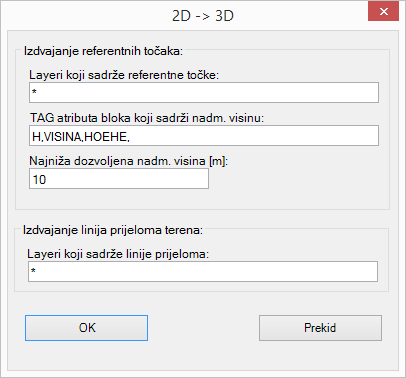

Formular za stvaranje DMR-a:



Izdvajanje referentnih točaka:

  • Layeri koji sadrže referentne točke – navesti u kojim layerima se nalaze elementi crteža ( 3DPOINT, 3DBLOCK-INSERTION, BLOCK-INSERTION ).
  • TAG atributa bloka koji sadrži nadm. visinu – pojašnjeno u uvodu
  • Najniža dozvoljena nadm. visina: ako točka ima treću dimenziju manju od ovdje navedene, neće biti preuzeta kao referentna visinska točk


Izdvajanje linija prijeloma terena:

  • Layeri koji sadrže linije prijeloma terena - navesti u kojim layerima se nalaze elementi crteža ( LWPOLYLINE, LINE, 3DPOLYLINE, 3DLINE ).
