Izborom ove radnje, stvaraju se DGU točke na odabranim linijskim objektima i simbolima, ili slobodnim izborom na zasloni.


U prvom koraku, potrebno je odabrati elemente (linije, polilinije, blokove) na kojima će biti stvorene točke. Prekidom radnje bez odabira, moguće je slobodno odabrati poziciju u crtežu.


Ako su na simbolima te na prijelomima polilinija pronađene mjerene točke preuzete iz GeoMIR5 softvera, DGU točke preuzimaju njihov broj točke i visinu.

Iz elementa crteža 3DPOLYLINE preuzimaju se nadmorske visine, osim ako nije onemogućeno opcijom "Nadmorske visine ne preuzimati".


U slučaju stvaranja točaka za koje nije moguće automatski odrediti broj, program traži unos početne vrijednosti za automatsku numeraciju. Nakon stvaranja, posljednji broj točke se pamti za sljedeće korištenje naredbe.

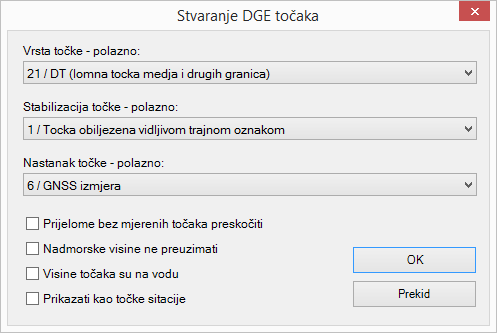

Pri stvaranju točaka potrebno je unijeti polazne šifre za Vrstu, Stabilizaciju i Nastanak točke. Sve šifre moguće je naknadno izmijeniti.


Šifra Vrsta će biti određena elementom crteža - za simbole ulogu igra naziv bloka a za polilinije sloj. Ako za element crteža ne postoji detaljna definicija, preuzima se polazna vrijednost za šifru Vrsta.


Za atribute broja točke te nadmorskih visina, stvara se zaseban sloj kako bi bio moguće odrediti boju atributa.



Dodatne opcije pri stvaranju DGU točaka:


  • Prijelome bez mjerenih točaka preskočiti - sprječavanje izrade DGU točaka na prijelomima polilinija (vertex) na kojima ne postoji mjerena točka - vizualizirana nekim općenitim blokom.
  • Nadmorske visine ne preuzimati - sprječavanje preuzimanja podatka o nadmorskoj visini mjerene točke, ukoliko postoji, u DGE točku.
  • Visine točaka su na vodu - pri stvaranju točaka iz nekog proizvoljnog bloka, koji sadrži visinu, bez obzira koordinatno ili iz atributa, ista će biti prebačena u atribut "VISINA_VODA"
  • Prikazati kao točke situacije - ako je označeno, točke će biti učitane u sloj "sit_8_tocke", u protivnom u sloj "8_tocke_novo".
