Nakon što se izračunaju stajališta i detaljne točke, može se pristupiti stvaranju kodova iz tahimetrije. Pokreće se izbornikom "Objekti/Stvaranje objekata iz kodova" ili pritiskom na "Puzzle" ikonu. Podaci se povlače iz tablice detaljnih točaka.

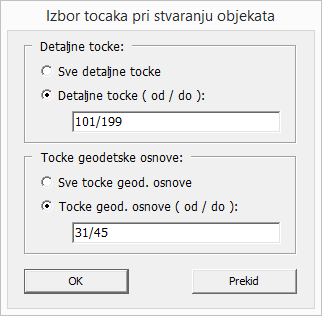

Stvaranje objekata iz kodova izborom područja detaljnih točaka – ako niti jedno stajalište iz popisa nije označeno, otvara se formular za izbor područja točaka:


Detaljne točke i točke geodetske osnove mogu biti odabrane prema broju. Primjer prikazuje područje detaljnih točaka od 101 do 199 te točaka geodetske osnove od 31 do 45.


(sl. 17)



Stvaranje objekata iz kodova izborom stajališta iz popisa – treba voditi računa da detaljne točke snimljene GNSS metodom ne mogu biti odabrane na ovaj način. Ako je potrebno, moguće je poništiti izbor stajališta pozivanjem kontekst izbornika (desni klik mišem), te "Izbor/Poništiti izbor svega".

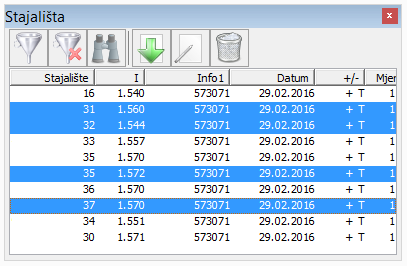

Izbor stajališta iz popisa, ovdje konkretno stajališta 31,32,35 i 37.


(sl. 18)

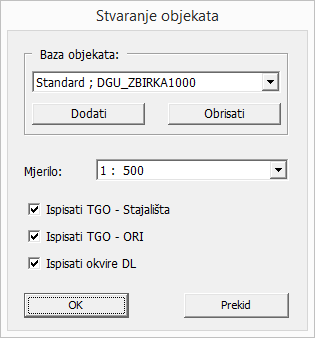

Stvaranje objekata – nakon izbora područja detaljnih točaka pojavit će se formular za stvaranje objekata.


(sl. 19)


Baza objekata je još jedan pojam uveden kroz softver GeoMIR, a predstavlja podatke koji su nastali stvaranjem objekata iz kodova. Konkretno, radi se o jednoj internoj datoteci koja služi za kasnije učitavanje objekata u CAD softver. Baza objekata je određena proizvoljnim nazivom te vezom uz temu kodiranja. Za polazne podatke se uvijek postavlja "Standard" kao naziv te pri stvaranju predmeta određena tema kodiranja.

Jedan primjer korištenja baza objekata iz prakse bila bi potreba, određeno mjerenje ispisati u više od jednog digitalnog topografskog ključa, primjerice za "Telekom" ili "Elektru".

Drugi primjer korištenja iz prakse bio bi stvaranje određenih područja objekata ili prikaz objekata samo za neke kodove.

Treći primjer korištenja bio bi promjena teme kodiranja, ako je pri stvaranju predmeta odabrana pogrešna tema kodiranja.

Općenito, ako je pri stvaranju predmeta odabrana ispravna tema kodiranja, najčešće neće biti potrebe za mijenjanjem polaznih podataka.

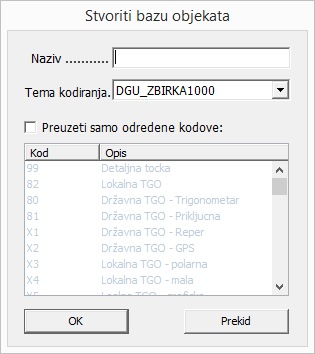

Dodati:


(sl. 20)


Naziv – za novu bazu objekata.

Tema kodiranja – izbor teme kodiranja

Preuzeti samo određene kodove – u slučaju ako je potrebno stvoriti objekte samo iz određenih kodova, primjerice rubova kolnika i zgrada.


Obrisati – brisanje odabrane baze objekata


Mjerilo – mjerilo crteža

Ispisati TGO – Stajališta – prikazivanje stajališta kao TGO u crtežu

Ispisati TGO – ORI – prikazivanje vizura kao TGO u crtežu

Ispisati okvire DL – prikazati detaljni list kao poliliniju u crtežu


Nakon što stvaranje objekata iz kodova bude završeno, GeoMIR5 dojavlja kako je prošlo. Postoje dvije moguće pogreške koje GeoMIR5 dojavlja, ako ih pronađe – nezatvoreni ili nedefinirani kodovi. O oba slučaja se prikaže na kojim točkama je došlo do koje pogreške.

Savjetuje se ispravljanje pogrešaka odmah unutar GeoMIR5 sučelja. Potrebno je obratiti pažnju da, ako se mijenjaju kodovi unutar tahimetrijskih podataka, potrebno je ponovo izračunati detaljne točke.
